产品概述

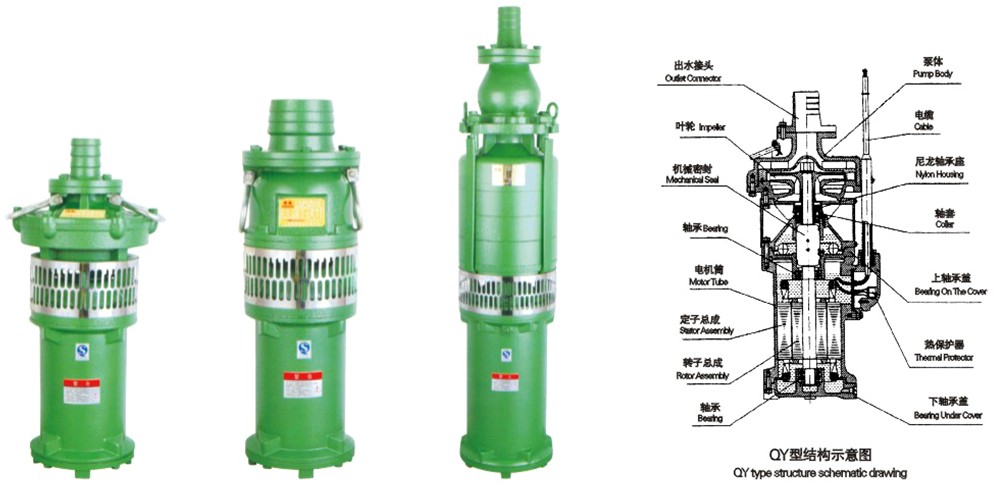

QY系列充油式小型潜水电泵（以下简称电泵）。电泵由水泵，密封和电动机三部分组成，水泵位于电泵上部，为离心式或轴流式结构。电动机位于电泵下部为充油式三相异步电动机，水泵与电动机之间采用內装式整体机械密封盒密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。
使用条件
电泵在下列使用条件下应能连续正常工作：
1、介质温度不超过+40℃;
2、介质的PH值为6.5-8.5之间;
3、介质中含固体杂质的体积比不超过0.1%，粒度不大于0.2mm；
4、电源频率为50Hz，电压为三相交流380V，电压波动范围为额定值的0.9-1.1倍；
5、潜水深度不超过5m。
产品用途
该系列电泵适用于农业排灌、园林喷灌、井下提水、水塔送水等场合。
|
主要外形及连接尺寸 |
|
型号 |
流量（m³/h） |
扬程（m） |
口径（mm） |
转速（r/min） |
电机功率（kW） |
电压（V) |
|
QY100-4.5-2.2 |
100 |
|
4.5 |
|
150 |
|
2900 |
|
2.2 |
|
380 |
|
QY65-7-2.2 |
65 |
|
7 |
|
100 |
|
2900 |
|
2.2 |
|
380 |
|
QY40-12-2.2 |
40 |
|
12 |
|
80 |
|
2900 |
|
2.2 |
|
380 |
|
QY25-17-2.2 |
25 |
|
17 |
|
65 |
|
2900 |
|
2.2 |
|
380 |
|
QY15-26-2.2 |
15 |
|
26 |
|
50 |
|
2900 |
|
2.2 |
|
380 |
|
QY160-4-3 |
160 |
|
4 |
|
150 |
|
2900 |
|
3 |
|
380 |
|
QY65-10-3 |
65 |
|
10 |
|
100 |
|
2900 |
|
3 |
|
380 |
|
QY40-16-3 |
40 |
|
16 |
|
80 |
|
2900 |
|
3 |
|
380 |
|
QY25-26-3 |
25 |
|
26 |
|
65 |
|
2900 |
|
3 |
|
380 |
|
QY15-36-3 |
15 |
|
36 |
|
50 |
|
2900 |
|
3 |
|
380 |
|
QY12.5-40-3 |
12.5 |
|
40 |
|
50 |
|
2900 |
|
3 |
|
380 |
|
QY10-54/3-3 |
10 |
|
54 |
|
50 |
|
2900 |
|
3 |
|
380 |
|
QY260-3.5-4 |
260 |
|
3.5 |
|
200 |
|
2900 |
|
4 |
|
380 |
|
QY200-4-4 |
200 |
|
4 |
|
150 |
|
2900 |
|
4 |
|
380 |
|
QY65-14-4 |
65 |
|
14 |
|
100 |
|
2900 |
|
4 |
|
380 |
|
QY40-21-4 |
40 |
|
21 |
|
80 |
|
2900 |
|
4 |
|
380 |
|
QY25-32-4 |
25 |
|
32 |
|
65 |
|
2900 |
|
4 |
|
380 |
|
QY12.5-50-4 |
12.5 |
|
50 |
|
50 |
|
2900 |
|
4 |
|
380 |
|
QY10-72/4-4 |
10 |
|
72 |
|
50 |
|
2900 |
|
4 |
|
380 |
|
QY65-18-5.5 |
65 |
|
18 |
|
100 |
|
2900 |
|
5.5 |
|
380 |
|
QY100-12-5.5 |
100 |
|
12 |
|
150 |
|
2900 |
|
5.5 |
|
380 |
|
QY65-25-7.5 |
65 |
|
25 |
|
100 |
|
2900 |
|
7.5 |
|
380 |
|
QY200-9.5-7.5 |
200 |
|
9.5 |
|
150 |
|
2900 |
|
7.5 |
|
380 |
|
QY10-86/3-5.5 |
10 |
|
86 |
|
50 |
|
2900 |
|
5.5 |
|
380 |
|
QY18-64/3-5.5 |
18 |
|
64 |
|
65 |
|
2900 |
|
5.5 |
|
380 |
|
QY10-110/4-7.5 |
10 |
|
110 |
|
50 |
|
2900 |
|
7.5 |
|
380 |
|
QY18-84/4-7.5 |
18 |
|
84 |
|
65 |
|
2900 |
|
7.5 |
|
380 |
|
QY25-60/2-7.5 |
25 |
|
60 |
|
65 |
|
2900 |
|
7.5 |
|
380 |
|
QY10-135/5-9.2 |
10 |
|
135 |
|
50 |
|
2900 |
|
9.2 |
|
380 |
|
QY18-105/5-9.3 |
18 |
|
105 |
|
65 |
|
2900 |
|
9.3 |
|
380 |
|
QY10-160/6-11 |
10 |
|
160 |
|
50 |
|
2900 |
|
11 |
|
380 |
|
QY25-90/3-11 |
25 |
|
90 |
|
65 |
|
2900 |
|
11 |
|
380 |
|
QY18-126/6-11 |
18 |
|
126 |
|
65 |
|
2900 |
|
11 |
|
380 |
|
QY40-58/2-11 |
40 |
|
58 |
|
80 |
|
2900 |
|
11 |
|
380 |
|
QY65-42/2-11 |
65 |
|
42 |
|
100 |
|
2900 |
|
11 |
|
380 |
|
QY10-192/7-13 |
10 |
|
192 |
|
50 |
|
2900 |
|
13 |
|
380 |
|
QY18-147/7-13 | <TD style="BORDER-LEFT: medium , n
|
|
|
