止回阀

阅读数：6020　留言数：0　发布时间：2013/11/18 15:02:10

主要特点及工作原理

止回阀是指自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差，本身重力等因素下自动关闭以防止流体倒流。止回阀一般分为升降式、旋启式、立式、蝶式等。

1、密封副配对先进合理，阀瓣、阀座密封采用铁基合金或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

2、产品按国家标准GB/T12236、GB/T12235设计制造，结构合理，性能良好，造型美观。

3、可采用各种配管法兰标准及法兰密封型式，满足各种工程与需要及用户要求。

4、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

5、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲撞。

6、销轴与阀瓣连接采用内装式结构，不存在外泄漏点，使用更可靠。

主要用途

法兰连接的旋启式止回阀及升降式止回阀适用于公称压力1.6~25.0Mpa，工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介质：水、油品、蒸汽和酸性介质等。

主要性能规范
公称压力	试验压力						壳体材料		适用介质			适用温度℃
公称压力	壳体	密封（液）		密封（气）		上密封	碳素钢（C型）		水、蒸汽、油品			≤
1.6	2.4	1.8		0.6		1.8	铬镍钛钢（P型）		硝酸类			≤
2.5	3.8	2.8				2.8	铬镍钼钛钢（R型）		醋酸类			≤
4.0	6.0	4.4				4.4	铬镍钢		水、蒸汽、油品			≤
6.4	9.6	7				7.0
10.0	15.0	11				11.0
16.0	24.0	18				18.0
主要零件材料
阀体	阀盖	阀瓣		阀座		销轴		垫片		摇杆		适用介质		适用温度（≤℃）
WCB		WCB＋Stellite12		25＋D507Mo		25＋D507Mo		304＋柔性石墨		WCB		水、油品、蒸汽		425
WCB		WCB＋Stellite12		25＋D507Mo		25＋D507Mo		304＋柔性石墨		WCB		水、油品、蒸汽		425
ZG1Cr5Mo		1Cr5Mo＋Stellite12		1Cr18Ni9Ti		1Cr18Ni9Ti		304＋柔性石墨		ZG1Cr5Mo		水、油品、蒸汽		550
ZG1Cr5Mo		1Cr5Mo＋Stellite12		1Cr18Ni9Ti		1Cr18Ni9Ti		304＋柔性石墨		ZG1Cr5Mo		水、油品、蒸汽		550
ZG1Cr18Ni9Ti		304＋Stellite12		ZG1Cr18Ni9Ti		ZG1Cr18Ni9Ti		304＋柔性石墨		ZG1Cr18Ni9Ti		硝酸类		200
ZG1Cr18Ni9Ti		304＋Stellite12		ZG1Cr18Ni9Ti		ZG1Cr18Ni9Ti		304＋柔性石墨		ZG1Cr18Ni9Ti		硝酸类		200
ZG1Cr18Ni2Mo2Ti		316＋Stellite12		1Cr18Ni12MoTi		1Cr18Ni12MoTi		304＋柔性石墨		ZG1Cr18Ni2Mo2Ti		尿素、甲铵液		200
ZG1Cr18Ni2Mo2Ti		316＋Stellite12		1Cr18Ni12MoTi		1Cr18Ni12MoTi		304＋柔性石墨		ZG1Cr18Ni2Mo2Ti		尿素、甲铵液		200
阀体	阀盖		阀瓣			阀座			适用介质			适用温度（≤℃）
WCB			WCB＋D507Mo			WCB＋D577			水、油品、蒸汽			425
ZG1Cr18Ni9Ti			0Cr18Ni9＋Stellite12			0Cr18Ni9＋Stellite6			硝酸类			200
ZG1Cr18Ni2Mo2Ti			CF8M＋Stellite12			ZG1Cr18Ni2Mo2Ti			磷酸、醋酸类、混酸			200
ZG00Cr17Ni4Mo2			CF3M＋Stellite12			CF3M＋Stellite6			尿素、甲铵液、磷酸			200
ZG1Cr5Mo			ZG1Cr5Mo			ZG1Cr5Mo＋Stellite6			水、油品、蒸汽			550

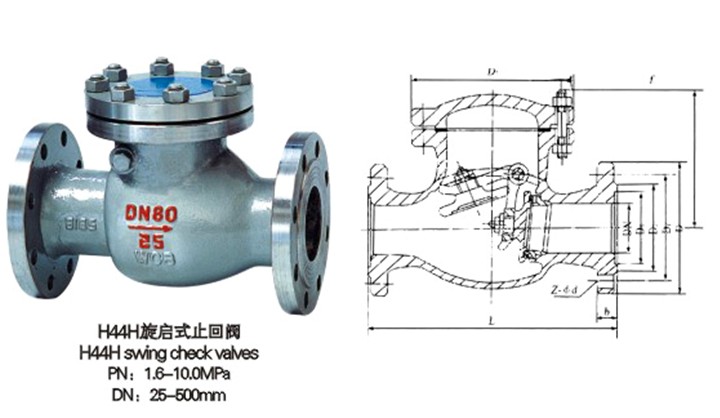

H44Y/(H)主要外形及连接尺寸
型号		公称通径DN（mm）		标准值										参考值
型号		公称通径DN（mm）		L	D	D1	D2	D6	b	f	f1	Z-Ød	D0	H	重量（kg）
		50		230	160	125	100		16	2		4-Ø18	185	160	22
		65		290	180	145	120		18	3		4-Ø18	215	177	26
		80		310	195	160	135		20	3		8-Ø18	235	187	33
H44Y/(H)-16C		100		350	215	180	155		20	3		8-Ø18	255	202	39
H44Y/(H)-16R		125		400	245	210	185		22	3		8-Ø18	285	227	57
H44Y/(H)-16P		150		480	280	240	210		24	3		8-Ø23	330	263	80
H44Y-16I		200		550	335	295	265		26	3		12-Ø23	385	293	95
		250		650	405	355	320		30	3		12-Ø25	455	330	175
		300		750	460	410	375		30	4		12-Ø25	515	382	260
		350		850	520	470	435		30	4		16-Ø25	545	430	360
		400		950	580	525	485		36	4		16-Ø30	600	480	496
		500		1150	705	650	608		44	4		20-Ø34	730	560	588
H44Y/(H)主要外形及连接尺寸
型号		公称通径DN（mm）		标准值										参考值
型号		公称通径DN（mm）		L	D	D1	D2	D6	b	f	f1	Z-Ød	D0	H	重量（kg）
		50		230	160	125	100		20	3		4-Ø18	185	177	22
		65		290	180	145	120		22	3		8-Ø18	215	192	30
		80		310	195	160	135		22	3		8-Ø18	235	192	35
H44Y/(H)-25C		100		350	230	190	160		24	3		8-Ø23	260	217	52
H44Y/(H)-25R		125		400	270	220	188		28	3		8-Ø25	296	250	73
H44Y/(H)-25P		150		480	300	300	218		30	3		8-Ø25	330	270	103
H44Y-25I		200		550	360	350	276		34	3		12-Ø25	380	350	135
		250		650	425	370	332		36	4		12-Ø30	430	410	196
		300		750	485	430	390		40	4		16-Ø30	490	430	285
		350		850	550	490	448		44	4		16-Ø34	545	450	388
		400		950	610	550	505		48	4		16-Ø34	600	560	496
		500		1150	730	660	610		52	4		20-Ø41	730	618	641
		50		230	160	125	100	88	20	8	4	4-Ø18	185	177	22
		65		290	180	145	120	110	22	8	4	8-Ø18	210	192	30
		80		310	195	160	135	121	22	8	4	8-Ø18	235	192	34
H44Y/(H)-40C		100		350	230	190	160	150	24	8	4.5	8-Ø23	260	217	52
H44Y/(H)-40R		125		400	270	220	188	176	28	8	4.5	8-Ø25	295	259	73
H44Y/(H)-40P		150		480	300	250	218	204	30	8	4.5	8-Ø25	330	270	103
H44Y-40I		200		550	375	320	282	260	38	8	4.5	12-Ø30	450	340	212
		250		650	445	385	345	313	42	8	4.5	12-Ø34	445	401	297
		300		750	510	450	408	364	46	4	4.5	16-Ø34	545	423	362
		350		850	570	510	465	422	52	4	5	16-Ø34	570	460	450
		400		950	655	585	535	474	58	4	5	16-Ø41	625	490	585
		500		1150	755	670	612	576	62	4	5	20-Ø48	730	618	641
		50		300	175	135	105	88	26	3	4	4-Ø23	210	192	30
H44Y/(H)-64C		65		340	200	160	130	110	28	3	4	8-Ø23	235	207	41
H44Y/(H)-64R		80		380	210	170	140	121	30	3	4	8-Ø23	235	207	48
H44Y/(H)-64P		100		430	250	200	168	150	32	3	4.5	8-Ø25	270	235	72
H44Y-64I		125		500	295	240	202	170	36	3	4.5	8-Ø30	315	265	108
		150		550	340	280	240	204	38	3	4.5	8-Ø34	360	297	155

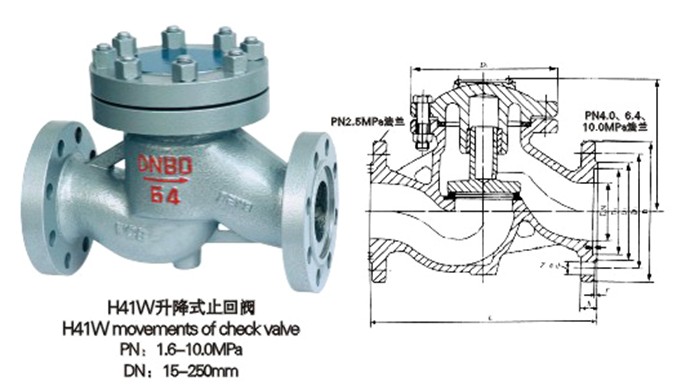

H41Y/(H)主要外形及连接尺寸
型号		公称通径DN（mm）		标准值										参考值
型号		公称通径DN（mm）		L	D	D1	D2	b	f	f1	Z-Ød	D0	H	重量（kg）
		50		230	160	125	100	16	3		4-Ø18	160	115	19
		65		290	180	145	120	18	3		4-Ø18	175	140	24
H41Y/(H)-16C		80		310	195	160	135	20	3		8-Ø18	200	170	29
H41Y/(H)-16R		100		350	215	180	155	20	3		8-Ø18	235	200	40
H41Y/(H)-16P		125		400	245	210	185	22	3		8-Ø18	285	230	58
H41Y-16I		150		480	280	240	210	24	3		8-Ø23	300	255	83
		200		600	335	295	265	26	3		12-Ø23	400	285	100
		50		230	160	125	100	20	3		4-Ø18	160	115	19
		65		290	180	145	120	22	3		8-Ø18	175	140	24
H41Y/(H)-25		80		310	195	160	135	22	3		8-Ø18	200	170	29
H41Y/(H)-25R		100		350	230	190	160	24	3		8-Ø23	235	200	40
H41Y/(H)-25P		125		400	270	220	188	28	3		8-Ø25	285	232	72
H41Y-25I		150		480	300	250	218	30	3		8-Ø25	320	262	104
		200		600	360	310	278	34	3		12-Ø25	400	285	145
H41Y/(H)主要外形及连接尺寸
型号		公称通径DN（mm）		标准值										参考值
型号		公称通径DN（mm）		L	D	D1	D2	D6	b	f	f2	Z-Ød	D0	H	重量（kg）
		32		180	135	100	78	66	18	2	4	4-Ø18	130	120	9
		40		200	145	110	85	76	18	3	4	4-Ø18	150	140	12
H41Y/(H)-40		50		230	160	125	100	88	20	3	4	4-Ø18	160	150	15
H41Y/(H)-40R		65		290	180	145	120	110	22	3	4	8-Ø18	180	160	20
H41Y/(H)-40P		80		310	195	160	135	121	22	3	4	8-Ø18	200	175	33
H41Y-40I		100		350	230	190	160	150	24	3	4.5	8-Ø23	235	200	41
		125		400	270	220	188	176	28	3	4.5	8-Ø25	265	225	73
		150		480	300	250	218	204	30	3	4.5	8-Ø25	320	262	104
		200		600	375	320	282	260	38	3	4.5	12-Ø30	400	315	147
		32		230	150	110	82	66	24	2	4	4-Ø23	135	162	12
		40		260	165	125	95	76	24	3	4	4-Ø23	160	168	20
H41Y/(H)-40		50		300	175	135	105	88	26	3	4	4-Ø23	175	170	29
H41Y/(H)-40R		65		340	200	160	130	110	28	3	4	8-Ø23	200	188	35
H41Y/(H)-40P		80		380	210	170	140	121	30	3	4	8-Ø23	230	205	47
H41Y-40I		100		430	250	200	168	150	32	3	4.5	8-Ø25	250	230	68
		125		500	295	240	202	176	36	3	4.5	8-Ø30	300	265	100
		150		550	340	280	240	204	38	3	4.5	8-Ø34	340	310	142
		200		600	405	345	300	260	44	3	4.5	12-Ø34	410	350	195
