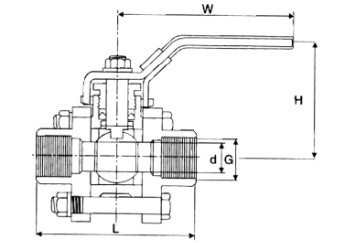

Q11F三片式主要外形尺寸 |
|
|
|
DN |
G |
d |
L |
H |
W |
|
|
|
6 |
1/4" |
10 |
65 |
50 |
90 |
|
|
|
10 |
3/8" |
12 |
65 |
50 |
90 |
|
|
|
15 |
1/2" |
15 |
70 |
55 |
100 |
|
|
|
20 |
3/4" |
20 |
80 |
60 |
120 |
|
|
|
25 |
1" |
25 |
90 |
70 |
140 |
|
|
|
32 |
11/4" |
32 |
110 |
82 |
140 |
|
|
|
40 |
11/2" |
38 |
120 |
90 |
180 |
|
|
|
50 |
2" |
50 |
140 |
105 |
200 |
|
|
|
65 |
21/2" |
64 |
160 |
120 |
240 |
|
|
|
80 |
3" |
78 |
180 |
132 |
240 |
|
|
|
100 |
4" |
100 |
216 |
160 |
300 |
|
|
|
性能规范 |
|
公称压力 |
PN |
1.6,2.5,4.0,6.4 |
Mpa |
|
强度试验压力 |
PT |
2.4,3.8,6.0,9.6 |
|
低压气密封试验压力 |
0.6 |
|
高压密封试验压力 |
1.8,2.8,4.4,7.1 |
|
适用介质 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
水、油品、气 |
硝酸类 |
醋酸类 |
|
适用温度 |
-40~180℃ |
|
螺纹类型 |
G、NPT、BSPT、BSP、DIN2999 |
|
性能规范 |
|
公称压力 |
PN |
1.6,2.5,4.0,6.4 |
Mpa |
|
强度试验压力 |
PT |
2.4,3.8,6.0,9.6 |
|
低压气密封试验压力 |
0.6 |
|
高压密封试验压力 |
1.8,2.8,4.4,7.1 |
|
适用介质 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
水、油品、气 |
硝酸类 |
醋酸类 |
|
适用温度 |
-40~180℃ |
|
螺纹类型 |
G、NPT、BSPT、BSP、DIN2999 | |
