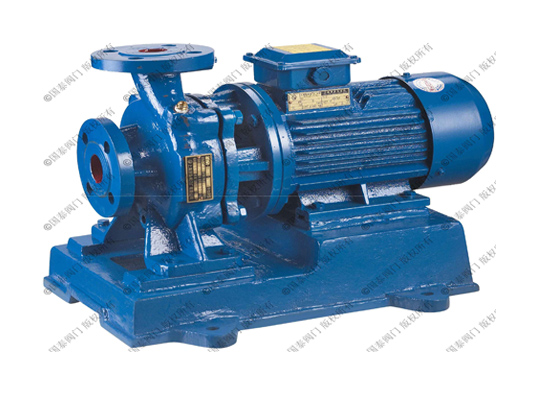

GISW、GISWH型卧式管道泵 卧式化工泵
阅读数：12025　留言数：0　 发布时间：2011/5/21 11:24:54






产品简介
GISW、GISWR卧式离心泵(GISWH 外加剂泵）系优化IS型、IR型离心泵性能参数，参照IS02858标准，采用国内优秀水力模型进行优化设计而成。是理想的新一代卧式泵产品。
特性
1、该系列泵为卧式结构，机泵一体，外形美观。与普通卧式泵相比，占地面积减少30%，如采用IP54户外电机则无需泵房可置于露天使用。
2、叶轮直接装配在电机加长轴上，使泵运行更加平稳，振动小，噪间低。
3、轴封采用优质机械密封，动、静环由新型硬质合金制成，耐磨损、无泄漏，使用寿命长。
4、叶轮、泵体采用优秀水力模型设计制造，能耗低、效率高。
5、该系列卧式泵为后开门式结构，无需拆卸管路，即可进行检修。
6、泵的出水口，能以水平向左、垂直向上、水平向右三种方式任意安装。
用途
1、GISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压，以及各种给水设备、锅炉配套。亦适用于输送清水或物理、化学性质类似清水的其它液体，使用温度不高于85℃。
2、GISWR型泵适用于机械冶金、化工纺织、木材、加工、造纸以及浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合，使用温度不高于120℃。
3、GISWH型卧式外加剂泵适应于具有耐腐蚀性，粘度类似于水的液体，特别适用于搅拌站添加剂输送等场合。
工作条件
1、系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用铸钢）。
2、输入送介质为清水或物理化学性质类似清的其它液体。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%

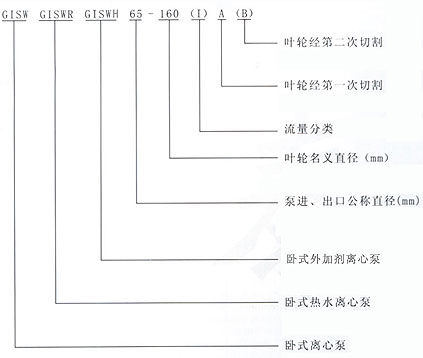

型号意义图





GISW、GISWR、GISWH型安装尺寸表 1

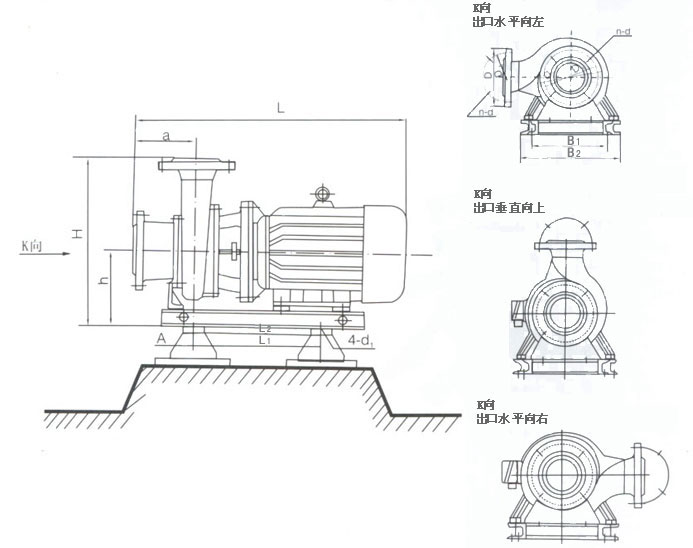

安装尺寸图

型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
25-125         350 315 430  365 Φ115 85 4-Φ14
25-125A           350 315  430 365 115 85 4-Φ14
25-160 470 360 65 65 4-Φ14 270 340  450 395 115 85 4-Φ14
25-160A 470 360 65 65 4-Φ14 270 340  450 395 115 85 4-Φ18
32-125           350 315  430 365 130 100 4-Φ18
32-125A           350 315  430 365 130 100 4-Φ18
32-160I 495 370 68 68 4-Φ14 270 340  450 395 130 100 4-Φ18
32-200I           285 350  500 400 130 100 4-Φ18
32-200A           270 340  450 395 130 100 4-Φ18
40-100 460 260 97 145 4-Φ12 340 400 590 450 Φ150 Φ110 4-Φ18 SD41-0.5
40-100A 460 250 97 145 4-Φ12 340 400 590 450 Φ150 Φ110 4-Φ18 SD41-0.5
40-125 460 290 97 145 4-Φ12 350 315 430 365 Φ150 Φ110 4-Φ18 SD41-0.5
40-125A 460 280 97 145 4-Φ12 350 315 430 365 Φ150 Φ110 4-Φ18 SD41-0.5
40-160 520 320 102 145 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-160A 500 310 102 145 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-160B 480 310 102 145 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-200 565 340 102 190 4-Φ12 285 350 500 400 Φ150 Φ110 4-Φ18 SD61-0.5
40-200A 545 330 102 190 4-Φ12 265 325 480 380 Φ150 Φ110 4-Φ18 SD61-0.5
40-200B 510 330 102 170 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-250 640 410 102 210 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD61-0.5
40-250A 640 410 102 210 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD61-0.5
40-250B 5785 390 102 190 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD41-0.5
40-100(I) 470 290 102 145 4-Φ12 250 320 460 365 Φ150 Φ110 4-Φ18 SD41-0.5
40-100(I)A 470 280 102 145 4-Φ12 250 320 460 365 Φ150 Φ110 4-Φ18 SD41-0.5
40-125(I) 480 350 82 200 4-Φ14 250 320 460 365 Φ150 Φ110 4-Φ18 SD41-0.5
40-125(I)A 465 290 102 145 4-Φ12 350 315 430 365 Φ150 Φ110 4-Φ18 SD61-0.5
40-160(I) 560 310 107 165 4-Φ12 270 340 490 390 Φ150 Φ110 4-Φ18 SD61-0.5
40-160(I)A 525 310 107 155 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-160(I)B 500 300 107 155 4-Φ12 270 340 450 395 Φ150 Φ110 4-Φ18 SD61-0.5
40-200(I) 645 370 107 200 4-Φ12 340 355 525 400 Φ150 Φ110 4-Φ18 SD61-0.5
40-200(I)A 580 350 107 180 4-Φ12 285 350 500 400 Φ150 Φ110 4-Φ18 SD61-0.5
40-200(I)B 560 340 107 165 4-Φ12 265 325 480 380 Φ150 Φ110 4-Φ18 SD61-0.5
40-250(I) 790 450 115 240 4-Φ14 400 430 670 485 Φ150 Φ110 4-Φ18 JG2-2
40-250(I)A 660 420 115 210 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD61-0.5
40-250(I)B 660 420 115 210 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD61-0.5
40-250(I)C 660 420 115 210 4-Φ14 340 400 590 450 Φ150 Φ110 4-Φ18 SD61-0.5
GISW、GISWR、GISWH型安装尺寸表2
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器
（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
50-100 465 290 102 145 4-Φ12 250 320 460 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-100A 480 345 82 200 4-Φ14 250 320 460 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-125 495 345 82 200 4-Φ14 250 320 460 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-125A 460 290 102 145 4-Φ12 350 315 430 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-160 560 375 82 210 4-Φ14 270 340 490 390 Φ165 Φ125 4-Φ18 SD61-0.5
50-160A 510 375 82 210 4-Φ14 270 340 450 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-160B 500 300 107 155 4-Φ12 270 340 450 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-200 645 370 107 200 4-Φ12 340 355 525 400 Φ165 &, , , , , , , , , , , , , , , , , amp;, amp;, , , , , , , , , lt;, FONT size=+0>Φ1, 25 4-Φ18 SD61-0.5
50-200A 580 350 107 180 4-Φ12 285 350 500 400 Φ165 Φ125 4-Φ18 SD61-0.5
50-200B 560 340 107 165 4-Φ12 265 325 480 380 Φ165 Φ125 4-Φ18 SD61-0.5
50-250 790 450 115 240 4-Φ14 400 430 670 485 Φ165 Φ125 4-Φ18 JG2-2
50-250A 660 420 115 210 4-Φ14 340 400 590 450 Φ165 Φ125 4-Φ18 SD61-0.5
50-250B 660 420 107 210 4-Φ12 340 400 590 450 Φ165 Φ125 4-Φ18 SD61-0.5
50-250C 660 420 107 210 4-Φ12 340 400 460 365 Φ165 Φ125 4-Φ18 SD61-0.5
50-100(I) 480 300 111 155 4-Φ12 250 320 460 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-100(I)A 465 300 111 155 4-Φ12 250 320 460 365 Φ165 Φ125 4-Φ18 SD41-0.5
50-125(I) 530 370 90 195 4-Φ14 290 310 480 360 Φ165 Φ125 4-Φ18 SD61-0.5
50-125(I)A 520 390 92 210 4-Φ14 250 320 460 365 Φ165 Φ125 4-Φ18 SD61-0.5
50-160(I) 580 350 112 180 4-Φ12 285 340 500 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-160(I)A 580 350 112 180 4-Φ12 285 340 500 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-160(I)B 550 350 112 165 4-Φ12 270 340 490 390 Φ165 Φ125 4-Φ18 SD61-0.5
50-200(I) 645 395 115 210 4-Φ14 285 340 500 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-200(I)A 645 395 115 210 4-Φ14 285 340 500 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-200(I)B 645 395 115 210 4-Φ14 285 340 500 395 Φ165 Φ125 4-Φ18 SD61-0.5
50-250(I) 800 450 123 240 4-Φ14 400 430 670 485 Φ165 Φ125 4-Φ18 JG2-2
50-250(I)A 800 450 123 240 4-Φ14 400 430 670 485 Φ165 Φ125 4-Φ18 JG2-2
50-250(I)B 800 450 123 240 4-Φ14 400 430 670 485 Φ165 Φ125 4-Φ18 JG2-2
50-315(I) 930 550 121 315 4-Φ14 690 318     Φ165 Φ125 4-Φ18 JG3-1
50-315(I)A 865 510 121 280 4-Φ14 625 279     Φ165 Φ125 4-Φ18 JG3-1
50-315(I)B 840 490 121 255 4-Φ14 600 254     Φ165 Φ125 4-Φ18 JG3-1
50-315(I)C 795 470 121 255 4-Φ14 550 254     Φ165 Φ125 4-Φ18 JG3-1
GISW、GISWR、GISWH型安装尺寸表3
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
65-100 480 300 111 155 4-Φ14 250 320 460 365 Φ185 Φ145 4-Φ18 SD41-0.5
65-100A 465 330 111 155 4-Φ14 250 320 460 365 Φ185 Φ145 4-Φ18 SD41-0.5
65-125 530 370 90 195 4-Φ14 290 310 480 360 Φ185 Φ145 4-Φ18 SD61-0.5
65-125A 525 330 109 155 4-Φ14 250 320 460 365 Φ185 Φ145 4-Φ18 SD61-0.5
65-160 580 400 92 210 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 SD61-0.5
65-160A 580 400 92 210 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 SD61-0.5
65-160B 560 350 112 165 4-Φ14 270 340 490 390 Φ185 Φ145 4-Φ18 SD61-0.5
65-200 620 435 105 245 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 SD61-0.5
65-200A 620 435 105 245 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 SD61-0.5
65-200B 620 435 105 245 4-Φ14 340 355 525 400 Φ185 Φ145 4-Φ18 SD61-0.5
65-250 795 450 123 240 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG2-2
65-250A 795 450 123 240 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG2-2
65-250B 795 450 123 240 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG2-2
65-315 930 550 121 315 4-Φ14 530 490 820 550 Φ185 Φ145 4-Φ18 JG3-1
65-315A 865 510 121 280 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG3-1
65-315B 840 490 121 255 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG3-1
65-315C 795 470 121 255 4-Φ14 400 430 670 485 Φ185 Φ145 4-Φ18 JG3-1
65-100(I) 565 340 118 165 4-Φ14 270 340 490 390 Φ185 Φ145 4-Φ18 SD61-0.5
65-100(I)A 530 340 118 155 4-Φ14 270 340 450 395 Φ185 Φ145 4-Φ18 SD61-0.5
65-125(I) 630 420 102 215 4-Φ14 340 350 540 400 Φ185 Φ145 4-Φ18 SD60-0.5
65-125(I)A 959 375 122 180 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 SD60-0.5
65-160(I) 630 445 100 250 4-Φ14 400 410 675 760 Φ185 Φ145 4-Φ18 SD60-0.5
65-160(I)A 655 410 122 210 4-Φ16 400 410 675 460 Φ185 Φ145 4-Φ18 SD60-0.5
65-160(I)B 655 410 122 210 4-Φ16 400 410 675 460 Φ185 Φ145 4-Φ18 SD60-0.5
65-200(I) 795 465 125 240 4-Φ16 350 340 550 395 Φ185 Φ145 4-Φ18 JG2-2
65-200(I)A 795 465 125 240 4-Φ16 350 340 550 395, Φ185 Φ145 4-Φ18 JG2-2
65-200(I)B 640 465 105 245 4-Φ14 285 340 500 395 Φ185 Φ145 4-Φ18 JG2-2
GISW、GISWR、GISWH型安装尺寸表4
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
65-250(I) 870 510 130 280 4-Φ16 455 480 725 540 Φ185 Φ145 4-Φ18 JG3-1
65-250(I)A 850 510 130 255 4-Φ16 400 430 670 485 Φ185 Φ145 4-Φ18 JG3-1
65-250(I)B 805 490 130 240 4-Φ16 400 430 670 485 Φ185 Φ145 4-Φ18 JG3-1
65-315(I) 995 615 124 315 4-Φ16 740 318     Φ185 Φ145 4-Φ18 JG3-1
65-315(I)A 995 590 124 315 4-Φ16 740 318     Φ185 Φ145 4-Φ18 JG3-1
65-315(I)B 995 590 124 315 4-Φ16 740 318     Φ185 Φ145 4-Φ18 JG3-1
65-315(I)C 890 550 124 280 4-Φ16 640 279     Φ185 Φ145 4-Φ18 JG2-2
80-100 570 340 100 165 4-Φ14 270 340 490 390 Φ200 Φ160 8-Φ18 SD60-0.5
80-100A 535 340 100 155 4-Φ14 270 340 450 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-125 630 420 102 215 4-Φ14 340 350 540 400 Φ200 Φ160 8-Φ18 SD60-0.5
80-125A 650 475 100 245 4-Φ14 285 340 500 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-160 630 445 100 245 4-Φ14 350 340 550 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-160A 630 445 100 245 4-Φ14 350 340 550 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-160B 630 445 100 245 4-Φ14 350 340 550 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-200 780 480 105 250 4-Φ18 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
80-200A 780 480 105 250 4-Φ18 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
80-200B 640 465 105 245 4-Φ14 285 340 500 395 Φ200 Φ160 8-Φ18 JG2-2
80-250 870 510 130 280 4-Φ16 455 480 725 540 Φ200 Φ160 8-Φ18 JG3-1
80-250A 850 510 130 255 4-Φ16 400 430 670 485 Φ200 Φ160 8-Φ18 JG3-1
80-250B 805 490 130 240 4-Φ16 400 430 670 485 Φ200 Φ160 8-Φ18 JG3-1
80-315 995 615 124 315 4-Φ16 530 490 820 550 Φ200 Φ160 8-Φ18 JG3-1
80-315A 995 590 124 315 4-Φ16 530 490 820 550 Φ200 Φ160 8-Φ18 JG3-1
80-315B 995 590 124 315 4-Φ16 530 490 820 550 Φ200 Φ160 8-Φ18 JG3-1
80-315C 880 550 124 280 4-Φ16 640     Φ200 Φ160 8-Φ18 JG2-2
80-100(I) 670 440 133 210 4-Φ16 350 340 550 395 Φ200 Φ160 8-Φ18 SD60-0.5
80-100(I)A 600 475 100 245 4-Φ14 285 350 500 400 Φ200 Φ160 8-Φ18 SD60-0.5
80-125(I) 795 465 130 240 4-Φ16 530 490  820 550 Φ200 Φ160 8-Φ18 JG2-2
80-125(I)A 665 435 130 210 4-Φ16 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
80-160(I) 810 490 137 240 4-Φ16 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
80-160(I)A 810 490 137 240 4-Φ16 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
80-160(I)B 810 490 137 240 4-Φ16 350 340 550 395 Φ200 Φ160 8-Φ18 JG2-2
GISW、GISWR、GISWH型安装尺寸表5
 <, TD bgColor=#ffffff>137,
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
80-200(I) 875 510 130 280 4-Φ16 455 480 725 540 Φ200 Φ160 4-Φ18 JG3-1
80-200(I)A 855 510 130 260 4-Φ16 400 430 670 485 Φ200 Φ160 4-Φ18 JG3-1
80-200(I)B 810 490 130 260 4-Φ16 400 430 670 485 Φ200 Φ160 4-Φ18 JG3-1
80-250(I) 990 600 132 320 4-Φ18 530 490 820 550 Φ200 Φ160 4-Φ18 JG3-1
80-250(I)A 990 575 132 320 4-Φ18 530 490 820 550 Φ200 Φ160 4-Φ18 JG3-1
80-250(I)B 990 575 132 320 4-Φ18 530 490 820 550 Φ200 Φ160 4-Φ18 JG3-1
80-315(I) 1210 710 137 400 4-Φ18 950 457     Φ200 Φ160 4-Φ18 JG4-1
80-315(I)A 1140 710 137 370 4-Φ18 900 406     Φ200 Φ160 4-Φ18 JG4-1
80-315(I)B 1055 640 137 345 4-Φ18 800 356     Φ200 Φ160 4-Φ18 JG4-1
80-315(I)C 1015 640 137 320 4-Φ18 760 318     Φ200 Φ160 4-Φ18 JG4-1
100-100 670 440 133 210 4-Φ16 350 340 550 395 Φ220 Φ180 4-Φ18 SD61-0.5
100-100A 605 420 133 190 4-Φ16 285 350 500 400 Φ220 Φ180 4-Φ18 SD60-0.5
100-125 795 465 130 240 4-Φ16 530       Φ220 Φ180 4-Φ18 JG2-2
100-125A 665 435 130 210 4-Φ16 350 340 550 395 Φ220 Φ180 4-Φ18 JG2-2
100-160<, , /TD> 810 490 2404-Φ16<, /F, ONT> 350 340, 550 395 Φ220 Φ180 4-Φ18 JG2-2
100-160A 750 490 110 245 4-Φ18 350 340 550 395 Φ220 Φ180 4-Φ18 JG2-2
100-160B 810 490 137 240 4-Φ16 350 340 550 395 Φ220 Φ180 4-Φ18 JG2-2
100-200, , 510 130 280 4-Φ16 455 480 725 540 Φ220 Φ180 4-Φ18 JG3-1
100-200A 855 510 130 260 4-Φ16 400 430 670 485 Φ220 Φ180 4-Φ18 JG3-1
100-200B 810 490 130 260 4-Φ16 400 430 670 485 Φ220 Φ180 4-Φ18 JG3-1
100-250 990 600 132 320 4-Φ18 530 490 820 550 Φ220 Φ180 4-Φ18 JG3-1
100-250A 990 575 132 320 4-Φ18 530 490 820 550 Φ220 Φ180 4-Φ18 JG3-1
100-250B 990 575 132 320 4-Φ18 530 490 820 550 Φ220 Φ180 4-Φ18 JG3-1
100-315 1205 710 137 400 4-Φ18 940 457     Φ220 Φ180 4-Φ18 JG4-1
100-315A 1135 680 137 370 4-Φ18 870 406     Φ220 Φ180 4-Φ18 JG4-1
100-315B 1050 640 137 345 4-Φ18 800 356     Φ220 Φ180 4-Φ18 JG4-1
GISW、GISWR、GISWH型安装尺寸表6
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
100-315C 1010 640 137 320 4-Φ18 750 318     Φ220 Φ180 4-Φ18 JG4-1
100-125(I) / / 135 / 4-Φ16 / /     Φ220 Φ180 4-Φ18 SD61-0.5
100-125(I)A 780 510 130 250 4-Φ18 390 350     Φ220 Φ180 4-Φ18 SD61-0.5
100-160(I) / / 135 / 4-Φ16 350 340 550 395 Φ220 Φ180 4-Φ18 SD61-0.5
100-160(I)A / / 135 / 4-Φ16 400 430 670 485 Φ220 Φ180 4-Φ18 SD61-0.5
100-200(I) / / 135 / 4-Φ18 / /     Φ220 Φ180 4-Φ18 SD61-0.5
100-200(I)A / / 135 / 4-Φ18 / /     Φ220 Φ180 4-Φ18 SD61-0.5
100-250(I) / / 137 / 4-Φ18 / /     Φ220 Φ180 4-Φ18 JG2-2
100-250(I)A / / 137 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG2-2
100-250(I)B / / 142 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG2-2
100-315(I) / / 142 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-315(I)A / / 142 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-315(I)B / / 157 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-400(I) / / 157 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-400(I)A / / 157 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-400(I)B / / 157 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
100-400(I)C / 500 135 / 4-Φ18 / /     Φ220 Φ180 8-Φ18 JG3-1
125-100 780 500 135 240 4-Φ18 254 254     Φ250 Φ210 8-Φ18 JG2-2
125-100A 710 515 135 210 4-Φ18 216 216     Φ250 Φ210 8-Φ18 JG2-2
125-125 780 515 135 240 4-Φ18 350 340 550 395 Φ250 Φ210 8-Φ18 JG3-1
125-125A 780 560 140 240 4-Φ18 350 340 550 395 Φ250 Φ210 8-Φ18 JG3-1
125-160 900 540 140 280 4-Φ18 455 480 725 540 Φ250 Φ210 8-Φ18 JG3-1
125-160A 870 540 140 280 4-Φ18 400 430 670 485 Φ250 Φ210 8-Φ18 JG3-1
125-160B 830 600 140 240 4-Φ18 400 430 670 485 Φ250 Φ210 8-Φ18 JG3-1
125-200 950 600 140 320 4-Φ18 530 490 820 550 Φ250 Φ210 8-Φ18 JG3-2
125-200A 950 560 140 320 4-Φ18 530 490 820 550 Φ250 Φ210 8-Φ18 JG3-2
125-200B 880 680 140 280 4-Φ18 400 430 670 485 Φ250 Φ210 8-Φ18 JG3-2
125-250 1160 655 145 370 4-Φ18 406 406     Φ250 Φ210 8-Φ18 JG3-2
125-250A 980 630 145 345 4-Φ18 356 356     Φ250 Φ210 8-Φ18 JG3-2
125-250B 980 / 145 320 4-Φ18 530 490     Φ250 Φ210 8-Φ18 JG3-2
GISW、GISWR、GISWH型安装尺寸表7
 , ,
型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫子）
L H a h 4-d1 L1 B1 L2 B2 D D1 n-d 规格
GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH		 GISW
GISWH
125-315 1330 735 150 400 4-Φ18 1030 457     Φ250 Φ210 8-Φ18 JG4-1
125-315A 1280 735 150 400 4-Φ18 980 457     Φ250 Φ210 8-Φ18 JG4-1
125-315B 1280 735 150 400 4-Φ18 980 457     Φ250 Φ210 8-Φ18 JG4-1
125-315C 1210 735 150 370 4-Φ18 910 457   / Φ250 Φ210 8-Φ18 JG4-1
150-200 885 600 155 260 4-Φ18 580 254   / Φ285 Φ240 8-Φ22JG3-2
15, 0-200A <, FONT style="FONT-SIZE: 12px">840 60, 0155 260 4-Φ18 540 254   / Φ285 Φ240 8-Φ22 JG3-2
150-250 915 640 160 280 4-Φ18 600 279   / Φ285 Φ240 8-Φ22 JG3-2
150-250A 895 620 160 260 4-Φ18 590 254   / Φ285 Φ240 8-Φ22 JG3-2
150-250B 850 620 160 260 4-Φ18 550 254   / Φ285 Φ240 8-Φ22 JG3-2
150-315 1025 700 155 320 4-Φ18 720 318   / Φ285 Φ240 8-Φ22 JG3-2
150-315A 950 680 155 280 4-Φ18 650 279   / Φ285 Φ240 8-Φ22 JG3-2
150-315B 910 600 155 280 4-Φ18 600 279   / Φ285 Φ240 8-Φ22 JG3-2
150-400 1090 735 167 345 4-Φ18 700 356   / Φ285 Φ240 8-Φ22 JG3-2
150-400A 1060 735 167 345 4-Φ18 720 356   / Φ285 Φ240 8-Φ22 JG3-2
150-400B 1045 710 167 320 4-Φ18 700 318   / Φ285 Φ240 8-Φ22 JG3-2
150-400C 970 690 167 280 4-Φ18 630 279   / Φ285 Φ240 8-Φ22 JG3-2
150-250(I) 1245 750 145 400 4-Φ18 950 457   / Φ285 Φ240 8-Φ22 JG4-1
150-250(I)A 1175 700 145 370 4-Φ18 880 406   / Φ285 Φ240 8-Φ22 JG4-1
150-250(I)B 1090 665 145 345 4-Φ18 880 356   / Φ285 Φ240 8-Φ22 JG4-1
150-315(I) 1700 785 150 455 4-Φ18 720 500   / Φ285 Φ240 8-Φ22 JG4-2
150-315(I)A 1270 750 150 400 4-Φ18 970 457   / Φ285 Φ240 8-Φ22 JG4-2
150-315(I)B 1220 750 150 400 4-Φ18 920 457   / Φ285 Φ240 8-Φ22 JG4-2
上一篇     下一篇



沪ICP备19022689号-1 地址:上海市金山区兴塔建安路38号 电话:021-56325365 021-66601775 传真:021-56902006 邮编:200070 QQ:349211836
