法兰气动、电动截止阀 GTJ941H-16.25.40.64.100 GTJ641H-16.25.40.64.100
阅读数：5710　留言数：0　 发布时间：2011/5/21 11:19:58


(1) 产品按国家标准GB/T12235设计制造,性能优良，造型美观。
(2) 阀瓣、阀座采用铁基合金，耐磨，耐高温、耐腐蚀，寿命长。
(3）阀杆经过氮化处理，抗腐蚀和抗擦伤。
(4) 倒密封采用螺纹连接密封座和堆焊不锈钢而成密封可靠，更换材料在不停机的情况下可进行，方面快捷。

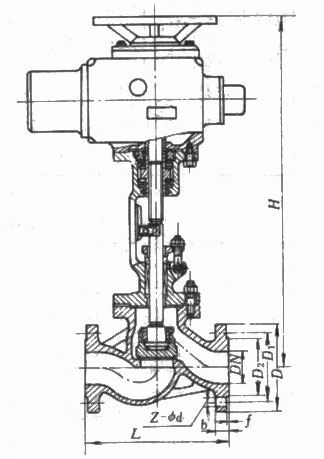

外接尺寸和连接尺寸
型号 公称通径 DN(mm) 标 准 值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-Φd L1 H 质量(k)

GTJ941H-16

GTJ641H-16

 50 230 160 125 100 l 8 3 4-Φ18 590 645 48 DZWlOA
65 290 l80 145 120 18 3 4-Φ18 590 690 60 DZWl0A
80 310 195 160 135 20 3 8-Φ18 590 7l5 65 DZWl0A
100 350 215 180 l55 20 3 8-Φ18 590 770 71 DZWl5A
125 400 254 210 185 22 3 8-Φ18 590 780 119 DZW20A
150 480 280 240 210 24 3 8-Φ23 590 8lO 2lO DZW30A
200 600 335 295 265 26 3 12Φ23 810 967 320 DZW45A
250 650 405 355 320 30 3 12-Φ25 8lO 1143 550 DZW60A
300 750 460 410 375 30 3 12-Φ25 830 1292 785 DZW90

型号 公称通径 DN(mm) 标 准 值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-Φd Do H 质量(k)

GTJ941H-25

GTJ641H-25

 50 230 160 125 100 20 3 4-Φ18 590 645 50 DZWl0A
65 290 180 145 120 22 3 8-Φl8 590 690 65 DZWlOA
80 310 195 160 135 22 3 8-Φ18 590 715 67 DZWl5A
100 350 230 190 160 24 3 8-Φ23 590 770 73 DZW20A
125 400 270 220 188 28 3 8-Φ25 590 780 127 DZW30A
150 480 300 250 218 30 3 8-Φ25 810 810 2l5 DZW45A
200 600 360 3lO 278 34 3 12Φ25 810 967 322 DZW60A
250 650 425 370 335 36 3 12-Φ30 830 1143 585 DZW90
300 750 485 430 390 40 4 12-Φ30 830 1292 795 DZWl20

型号 公称通径 DN(mm) 标 准 值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-Φd Do H 质量(k)

GTJ941H-40

GTJ641H-40

 50 230 160 125 100 88 20 3 4 4-Φ18 590 645 6l DZWl0A
65 290 180 145 120 110 22 3 4 8-Φ18 590 690 75 DZWl0A
80 310 195 160 135 121 22 3 4 8-Φ18 590 715 84 DZW20A
100 350 230 190 160 l50 24 3 4 5 8-Φ23 590 770 110 DZW30A
125 400 270 220 1 88 176 28 3 4 5 8-Φ25 810 782 207 DZW45A
150 480 300 250 218 204 30 3 4.5 8-Φ25 810 875 226 DZW60A
200 600 375 320 282 260 38 3 4 5 12-Φ30 810 1160 399 DZW90

型号 公称通径 DN(mm) 标 准 值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-Φd Do H 质量(k)

GTJ941H-64

GTJ641H-64

 50 300 175 135 105 88 26 3 4 4-Φ23 590 710 64 DZWlOA
65 340 200 160 130 110 28 3 4 8-Φ23 590 750 77 DZWl5A
80 380 210 l70 140 121 30 3 4 8-Φ23 590 785 86 DZW30A
100 430 250 200 168 150 32 3 44.5 8-Φ25 810 837 171 DZW45A
125 500 295 240 202 176 36 3 44.5 8-Φ30 8lO 1031 243 DZW60A
150 550 340 280 240 204 38 3 44.5 8-Φ34 830 1066 296 DZW90
200 650 405 345 300 260 44 3 44.5 12-Φ34 830 1213 420 DZWl20

型号 公称通径 DN(mm) 标 准 值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-Φd Do H 质量(k)

GTJ941H-100

GTJ641H-100

 65 340 220 170 l38 110 32 3 4 8-Φ25 590 734 102 DZW30A
80 380 230 180 148 12l 34 3 4 8-Φ25 810 847 175 DZW45A
100 430 265 210 172 150 38 3 4.5 8-Φ30 810 950 194 DZW60A
125 500 310 250 210 176 42 3 4.5 8-Φ34 830 1142 285 DZW90
150 550 350 290 250 204 46 3 4.5 12-Φ34 830 1240 450 DZWl20
200 650 430 360 312 260 54 3 4.5 12-Φ41 830 1425 850 DZWl80
