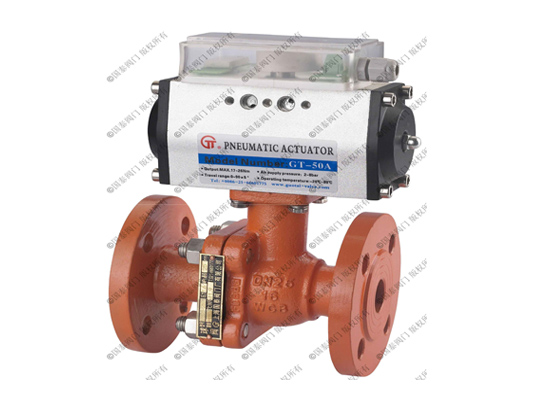

法兰气动、电动球阀(GTQ641F-16.25.40/941F-16.25.40)
|
阅读数:8342 留言数:0
发布时间:2011/5/21 11:14:42 |
|
|
主要特点及工作原理 球阀具有流体阻力小,全开时球体通道,阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子。 (1)产品按国家标准GB/T12237设计制造。 (2)启闭迅速,启闭时只需把球阀转动90度,方便而迅速。 (3)结构较简单,体积小,重量较轻,特别是他的高度远小于闸阀和截止阀。 (4)密封性能较好,球阀一般采用具有弹性的软质的密封圈。 (5)阀们开关反馈信号装置,采用国际先进的磁感应器实行远程操作及自动化控制。
碳钢球阀、不锈钢球阀 (驱动方式:气动、电动)

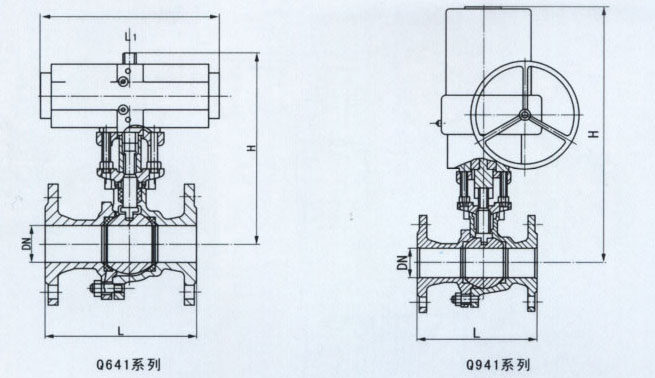

型号 |
公称通经DN(mm) |
L |
D |
D1 |
D2 |
b-f |
Z-ФD |
H |
Lo |
b |
GTQ641F-16C GTQ941F-16P(R) |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
78 |
140 |
3.0 |
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
84 |
160 |
4.0 |
25 |
150 |
115 |
85 |
65 |
14-2 |
4-14 |
95 |
180 |
5.5 |
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
150 |
180 |
8.6 |
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
150 |
240 |
10 |
50 |
200 |
160 |
125 |
100 |
16-3 |
4-18 |
190 |
240 |
15 |
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
320 |
18.6 |
80 |
250 |
195 |
160 |
135 |
20-3 |
8-18 |
215 |
350 |
27 |
100 |
280 |
215 |
180 |
155 |
20-3 |
8-18 |
250 |
400 |
38 |
125 |
320 |
245 |
210 |
185 |
22-3 |
8-18 |
280 |
500 |
55 |
150 |
360 |
280 |
240 |
210 |
24-3 |
8-23 |
320 |
600 |
75 |
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
370 |
800 |
95 | 注:操作方式:气动驱动在型号前面加6,电动加9,蜗轮加3。 | |
|
|
|
|
|
