法兰式硬密封蝶阀(GTD643H-10.16/641H-25.40、GTD943H-10.16/941H-25.40)
阅读数:6468 留言数:0  发布时间:2011/5/21 11:10:22

“U”型系列金属硬密封蝶阀性能参数
公称通径(DN) 50~1000
公称压力 1.0MPa 1.6MPa 2.5MPa 4.0MPa
试验压力 强 度 1.5MPa 2.4MPa 3.75MPa 6.0MPa
  密 封 1.1MPa 1.76MPa 2.75MPa 4.4MPa
适用温度 -196℃~550℃
适用介质 空气、蒸气、水、油类、酸、碱、盐等(介质不含过多颗粒杂质)
驱动方式 手柄、蜗轮传动、电动、气动、液动

“U”型系列金属硬密封蝶阀
零件名称 阀  体 蝶  板 阀  杆 填  料
材  料 碳钢、不锈钢、耐热钢 碳钢、不锈钢、耐热钢(密封面堆焊、镀硬铬) 不锈钢、耐热钢 柔性石墨

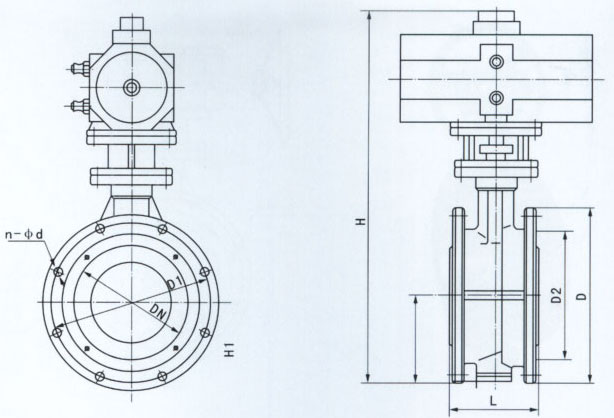

法兰式电动(气动)硬密封蝶阀主要链接尺寸


公称
通径
(DN)
法兰尺寸和螺栓规格 主要尺寸
1.0Mpa 1.6Mpa L 电动 气动
D D1 D2 n-Фd D D1 D2 n-Фd H1 H H1 H
50 160 125 100 4-18 165 125 99 4-18 108 285 370 275 360
65 180 145 120 4-18 185 145 118 4-18 112 300 390 300 390
80 195 160 135 4-18 200 160 132 8-18 114 310 410 305 405
100 215 180 155 8-18 220 180 156 8-18 127 320 440 330 450
125 245 210 185 8-18 250 210 184 8-18 140 330 460 340 460
150 280 240 210 8-23 285 240 211 8-22 140 340 500 350 495
200 335 295 265 8-23 340 295 266 12-22 152 400 610 400 600
250 390 350 320 12-23 405 355 319 12-26 165 480 730 480 730
300 440 400 368 12-23 460 410 370 12-26 178 500 750 500 750
350 500 460 428 16-23 520 470 429 16-26 190 530 850 520 840
400 565 515 482 16-25 580 525 480 16-30 216 580 930 560 900
450 615 565 532 20-25 640 585 548 20-30 222 620 1000 600 980
500 670 620 585 20-25 715 650 609 20-33 229 640 1060 620 1030
600 780 725 685 20-30 840 770 720 20-36 267 680 1118 660 1150
700 895 840 800 24-30 910 840 794 24-36 292 760 1250 730 1230
800 1010 950 905 24-34 1025 950 901 24-39 318 840 1330 800 1300
900 1110 1050 1005 28-34 1125 1050 1001 28-39 330 960 1500 930 1480
1000 1220 1160 1115 28-34 1255 1170 1112 28-42 410 1050 1600 1030 1600
